真空抬包

真空抬包是鋁電解車間鋁液中轉的重要設備，主要承擔電解槽內的鋁水轉運至鑄造車間或其它地方的功能。其上附帶的吊裝傾斜裝置使得整個工作過程簡單方便。訂購熱線：0371-85618561

訂購熱線：18768881886

真空抬包簡介

真空抬包是鋁電解車間鋁液中轉的重要設備，主要承擔電解槽內的鋁水轉運至鑄造車間或其它地方的功能。其上附帶的吊裝傾斜裝置使得整個工作過程簡單方便。

技術參數

產品型號	BYZ50S	BYZ90S
額定容量	2.174M3	3.913M3
氣源壓力	0.6MPA	0.6MPA
外徑	Φ2032MM	Φ2353MM
總高	3250MM	3500MM
重量	7.5t	11.5t
傾斜方式	手動 manu	手動 manu
倒渣傾轉角度	53度	53度
傳動化	134.3	192
電機功率	1.1kw

結構特點

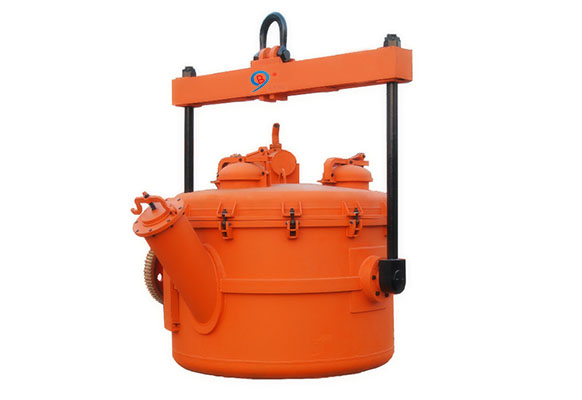

    真空抬包主要有包體、內襯、出鋁管、吊運架、渦輪、手動傳動機構等組成。
    抬包主體，是由包體及法蘭兩部分組成，包體的法蘭我們采用了50mm鋼板經滾壓成型，機械加工制造而成，提高了強度，包體采用優質鋼板，整張卷筒，加強了包體的強度。耳軸采用特殊工藝加工，使其更加安全耐用。
    傳動機構，采用手動傳動形式，手動作業輕松自如，省力省事，抬包轉動平穩，降低作業者的勞動強度。
    吊臂，吊梁均加大了強度，且加工后進行時效處理消除其內應力，使之在作業過程中不易產生變形，操作更加安全可靠。
    由于裝運的是高溫液體鋁液，真空抬包的內襯需要砌筑耐火材料，澆注料是高鋁質耐火材料，耐高溫不低于1580℃。
    使用前要對耐火內襯進行充分烘干。

真空抬包安裝、試車
    1、安裝
    真空抬包出廠前已經檢查和試驗，現場安裝必須正確，否則將影響抬包正常運轉和使用壽命，務請注意橫梁安裝方向。
    抬包安裝：首先安裝兩吊臂在耳軸上，再安裝蝸輪及減速機架，而后安裝橫梁，（注意：離中心短距離處安裝在減速機一側）
    擰上螺母，吊起吊環，抬正吊臂，校正吊臂平行度，鎖緊螺栓，調整蝸輪、蝸桿間隙，螺絲固定，安裝手輪，試運轉。
    2、試車
    試車前各部減速機構加納基潤滑脂ZN-2，組裝后用吊車將抬包吊起，進行XY兩個方向的平衡試驗，并進行手輪操作試驗，要求包體載重時平衡、平穩、轉動靈活、傳動機構無異常聲音。
    3、砌筑
    抬包檢驗合格后，進行砌筑內襯，砌筑按GBJZ11-87標準砌筑，內襯待干燥后進行質量檢驗，交付使用。

使用操作
    1、使用前的準備
    抬包使用前，按要求砌筑內襯，砌筑好的內襯要經干燥處理，干燥后的抬包，需將各密封處封好壓緊(密封材料可用硅酸鋁耐火纖維或四氟鋁包真空密封環)，如需作密封確認，應進行抽真空試驗，以檢查其氣密性，以真空度達到要求為準（見技術參數）的安裝吸鋁管。尤其注意：包體與包蓋的密封，首先將密封環放入包體法蘭的溝槽處，蓋上上蓋，采用四角對稱定位后，再逐一對稱鎖緊。接入壓縮空氣，調整引射器間隙，使其吸力達到佳。檢查減速機構各運動部位，定期注入納基潤滑脂ZN-2。
    2、吸鋁
    抬包進入工作區后一切動作要求準確、平穩，以免碰斷吸鋁管。吸鋁時應先將吸鋁管插入電解槽鋁液中，再開壓縮空氣閥門，進行吸鋁工作，以免電解質吸入，堵塞吸鋁管。
吸入鋁液量不要超過大容量范圍，以免鋁液外溢，產生不安全后果。
    3、運輸
    吸鋁結束后，需將抬包平穩吊到運輸車上，并在運輸前用卡板把吊臂卡好，防止運輸過程中由于車的顛簸使吊臂擺動，造成蝸輪、蝸桿損傷。
    4、傾倒
    抬包運到目的地后，往熔爐倒鋁前，先將流鋁口蓋打開，開蓋時操作員不要靠近出鋁口，以免鋁液溢出燙傷，倒鋁時應將手輪緩慢轉動，視出鋁液狀況搬動手輪，不能急速傾倒。

使用與維護
    1、各傳動機構在使用前注入潤滑脂，使用過程中應定期加潤滑脂。（每班注油一次）
    2、使用過程中要定期檢查各緊固螺栓，發現有松動時要立即旋緊。（每班檢查一次）
    3、行車吊抬包時，如果吊臂不是在抬包的正上方垂直與地面，即吊臂是傾斜位置時，不可將抬包吊臂直接吊起，應配合手輪轉動，緩緩將吊臂吊起。否則容易損壞渦輪。
    4、將抬包平穩調運到運輸車上，在運輸前應將卡鎖把吊臂卡好，防止運輸過程中吊臂擺動，引起渦輪、蝸桿損傷和產生不安全因素。
    5、抬包運到目地后，操作人員不要靠近流鋁口，以免鋁液溢出燙傷。倒鋁時應將手輪緩慢轉動，視出鋁狀況搬動手輪，不得急速傾斜。
    6、為了保證抬包的有效容量，使用后的抬包要經常進行內部清理（大約每3天清理一次）除去金屬結疤及附著物。

故障及解決方法

故障現象	原因分析	解決方法
吸不進鋁液或吸鋁液慢	1、密封不嚴	1檢查各密封處，鎖緊情況2更換密封墊。
	2、壓縮空氣壓力不夠	調整壓力達到使用壓力
	3、引射器噴嘴沒有調整好	調整噴嘴使其佳狀態
	4、吸鋁管堵塞	1清理吸鋁管2更換吸鋁管
抬包轉動不靈活	1、蝸輪、蝸桿嚙合不好	調整蝸輪內側隔套里的調整墊片隙
	2、錐形齒輪嚙合不好	調整蝸桿軸在軸承處的間隙墊片
	3、軸承磨損	更換軸承
兩吊臂不平行	吊臂螺母松動	松開螺母調整吊臂達到要求后鎖緊緊。
