電解多功能天車陽極夾具防脫落的裝置
鋁電解生產過程中需要頻繁更換陽極，因其重量較大，一般是多功能天車使用陽極機構進行吊裝更換，吊裝時需先用卡具將陽極卡緊，該卡具是通過氣缸桿伸出卡緊，即卡緊時氣缸的控制電磁閥的電磁頭處于得電狀態，若此時突然斷電，氣缸迅速收縮會導致卡具脫落，致使陽極件無法吊起或吊起后掉落地面，存在作業效率降低及安全隱患的問題。
為了解決多功能天車使用陽極機構換陽極時，因陽極卡具無法吊起或吊起后掉落地面，存在作業效率降低及安全隱患的問題，進而博億開源設計了一種實現電解多功能天車陽極夾具防脫落的裝置。
技術方案：

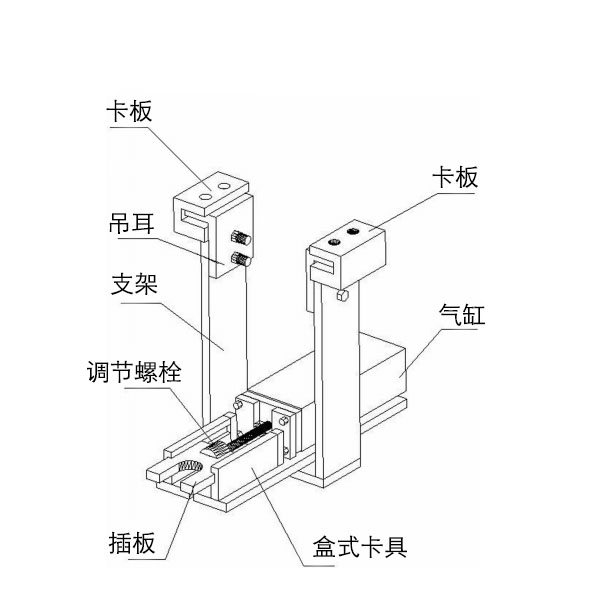

電解多功能天車陽極夾具防脫落的裝置包括盒式卡具、U 型支架和兩個吊耳，吊耳分別通過卡板固定于支架的兩側板頂端，盒式卡具平托置于支架的底板上，還包括調節螺栓、插板和氣缸，調節螺栓與氣缸的伸縮套筒配套，調節螺栓驅動插板沿盒式卡具內側的滑槽移動。
插板為“H”型，調節螺栓的螺帽直徑與插板兩端的槽口直徑相等。
新型裝置能保證陽極卡具能順利吊起且在吊裝過程中不會因突發狀況松動，提高了現場作業效率，同時避免了因陽極卡具等構件掉落帶來的安全隱患問題；該裝置的插板可利用普通鋼板制成，調節螺栓、氣缸等為現有構件，制作、組裝方式簡單，利于在此類吊裝作業中推廣。
